Фрикционный упор для створчатого окна с шестью стержнями

Оконная фурнитура · выбор и применение

Фрикционный упор для створчатого окна с шестью стержнями

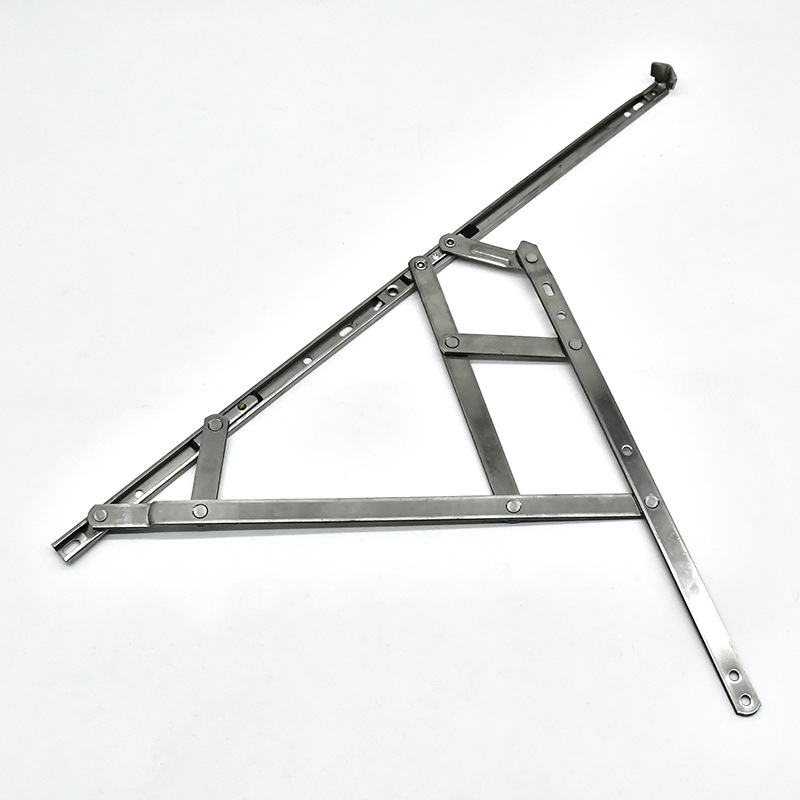

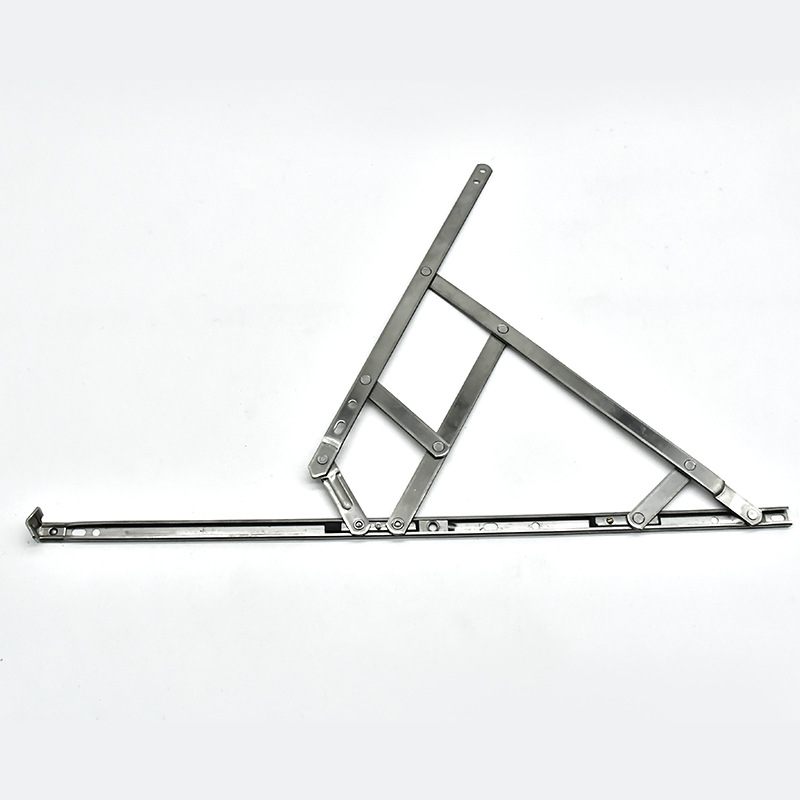

В видимом узле используются несколько связанных элементов под длинной гусеницей, что создает более широкую шарнирную опору, чем стойка с четырьмя стержнями.

Применение и соответствие

Резервный зазор для шестизвенной рычажной системы

Стойку створки с шестью стержнями следует рассматривать как законченный подвижный узел. В макете окна сравните сложенные ссылки в сложенном состоянии и их развертку при открытии. Это дает покупателю более четкую отправную точку, чем выбор исключительно из самого длинного видимого плеча.

• Покажите место, доступное для сложенной стопки рядом с рамой.
• Зафиксируйте предполагаемое движение створки и необходимый зазор при открытии.
• Приложите длину направляющих и обе схемы крепления вместе с чертежом окна.

Согласование профиля

Убедитесь, что требуемый продукт имеет конфигурацию с шестью стержнями, затем запишите полные размеры гусеницы и рычага.

Когда образец из шести тактов заменяет другую связь

Когда просите о совпадении, держите на виду всю сборку из шести стержней. Прежде чем сравнивать размеры, отдел закупок должен пометить каждый соединенный элемент, концы направляющих и рычаг крепления створки. Свяжите сложенную стопку с фактическим закрытым фальцем и покажите предполагаемый путь открытия створки на отдельном эскизе окна.

Информация для совпадения конфигурации

• Прямая фотография, показывающая каждую ссылку.
• Длина гусеницы, длина отдельных рычагов и центры поворотов.
• Обработка створки и секция рамно-профильного профиля.
• Размер, вес, ход и количество створки.

Можно ли использовать рисунок с другим количеством тактов?

Используйте рисунок, соответствующий выбранному шестибарному образцу. Длину звеньев, расположение шарниров и взаимосвязи в сложенном состоянии необходимо считать из этой сборки, а затем сверить с секциями рамы и створки.
