Регулируемый фрикционный упор для окна с четырьмя стержнями

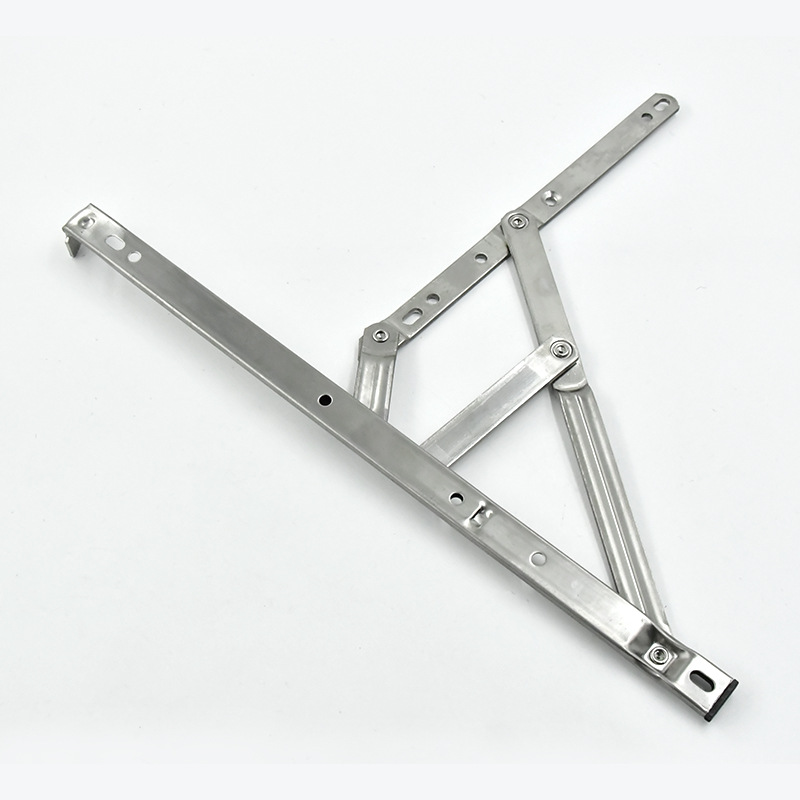

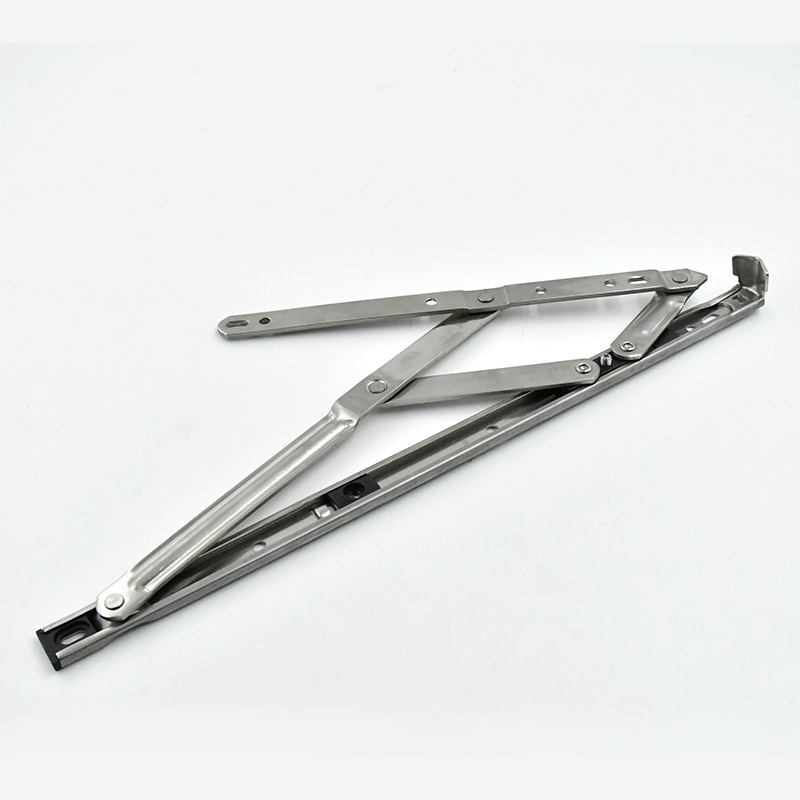

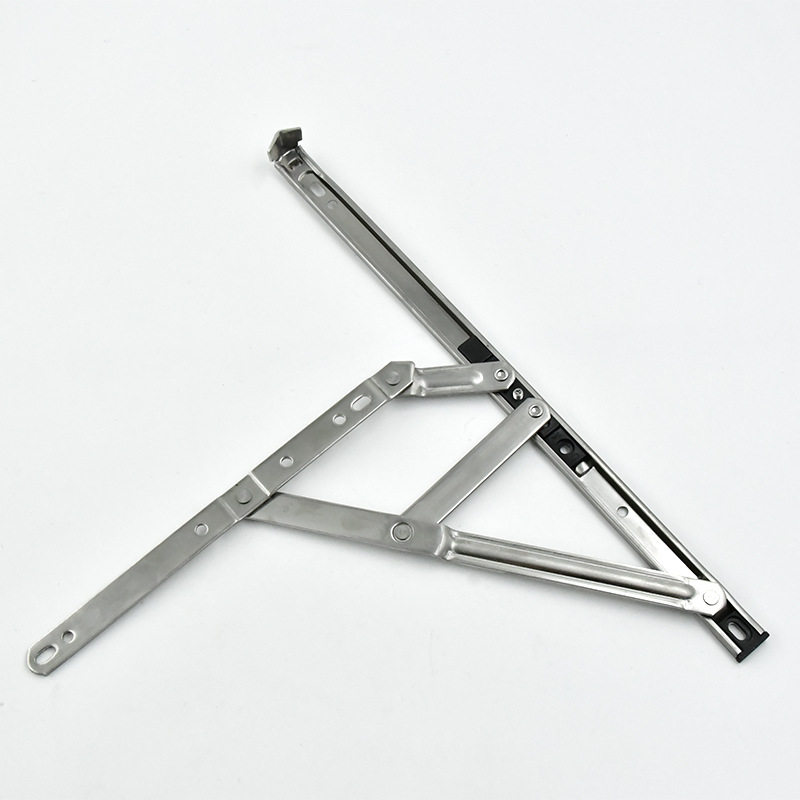

На виде изделия показан удлиненный рычаг створки, соединенный с гусеничным четырехрычажным рычагом. Вдоль элементов видны многочисленные точки крепления, что делает расположение отверстий и ориентацию рычага центральными для идентификации продукта.

Применение и соответствие

Держите точку регулировки доступной

При планировании регулируемого проживания с четырьмя стержнями предусмотрите доступ к зоне регулировки в планировке окна. Профиль должен вмещать сложенный механизм, сохраняя при этом возможность достижения соответствующей настройки во время сборки или обслуживания.

• Определите функцию регулировки на прилагаемой фотографии компонента.
• Покажите место для доступа к инструментам рядом с установленной направляющей.
• Прежде чем выбирать длину стойки, укажите необходимое расположение открывания.

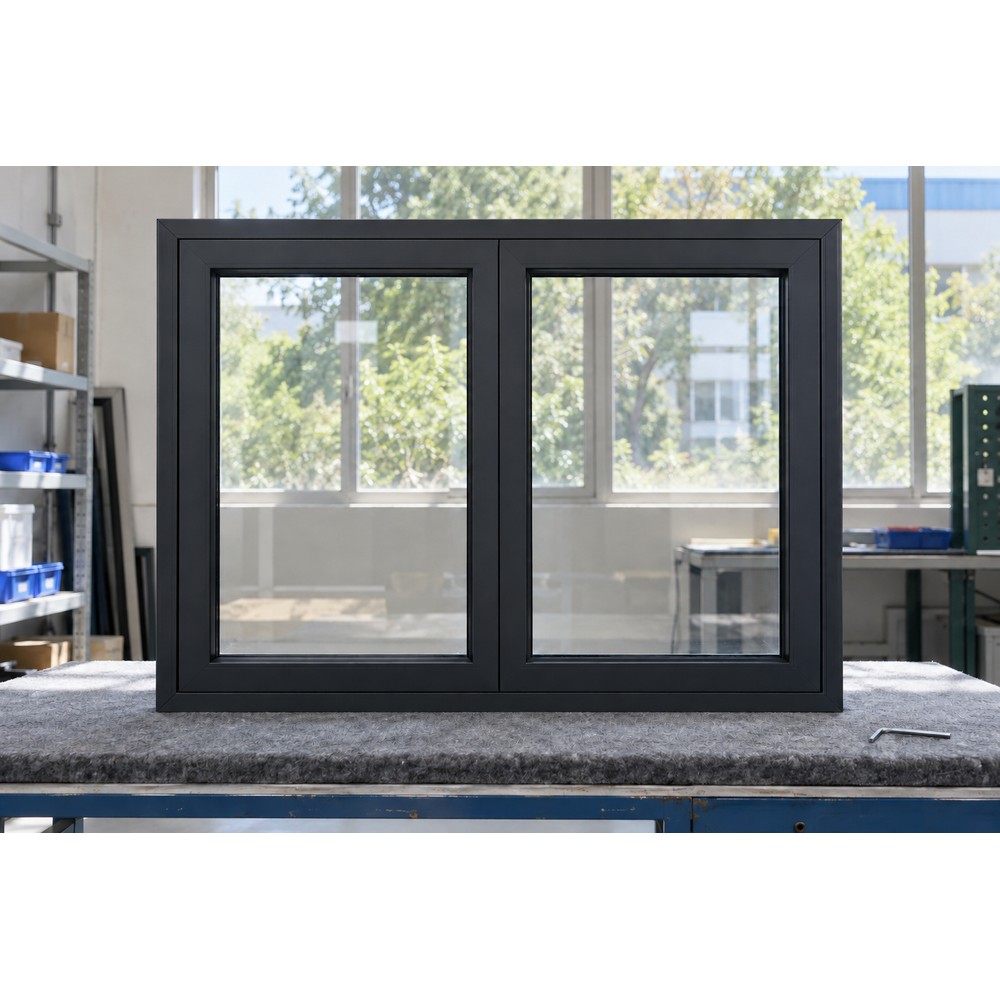

Согласование профиля

Прежде чем выбирать эту опору, определите, является ли окно верхнеподвесным или боковым. Сравните ход скользящего башмака, перекрытие рычага в сложенном состоянии и схему крепления с реальными профилями рамы и створки.

Прежде чем выбирать деталь, подтвердите тип окна и его назначение.

Когда доступ к регулировке является частью краткого описания сборки

У установщика окон может быть достаточно места для проживания, но ограничен доступ после установки крышек или уплотнителей. Включите окружающие части в обзор регулируемой четырехрычажной формы. Определите настройку, которой должен достичь процесс сборки, и покажите предлагаемое направление доступа, прежде чем согласовывать положение направляющей.

Информация для совпадения конфигурации

• Тип окна и его оформление.
• Длина направляющих и створок с единицами измерения.
• Сечения профиля, размер створки и необходимое количество.

Что должно быть показано вокруг области корректировки?

Укажите ближайшую стену профиля, крышку и край створки, а также предполагаемое направление доступа. Отметьте настраиваемую функцию на реальном компоненте, чтобы запрос относился к конкретной настройке, а не к неопределенной регулируемой опоре.
